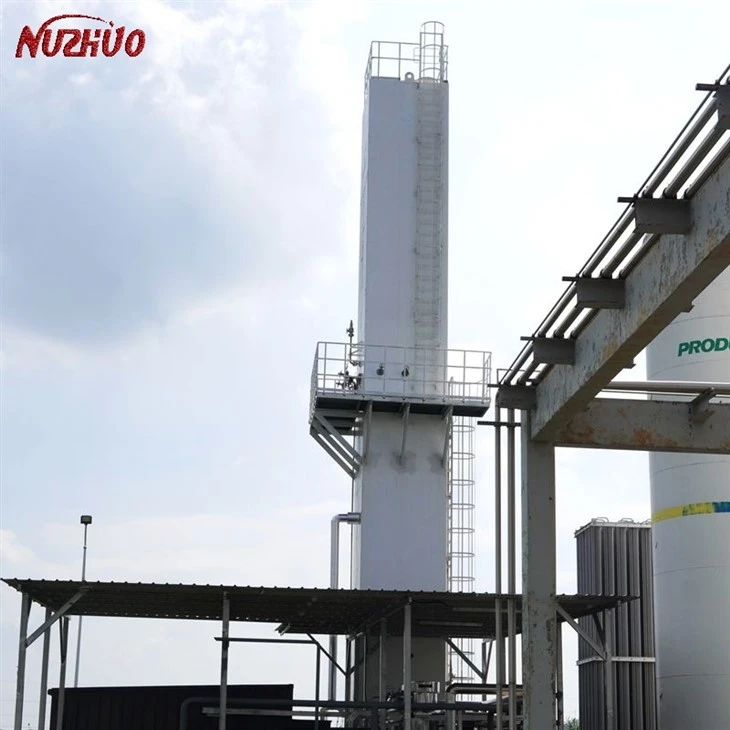

Zakładowa wytwórnia tlenu ASU

Nazwa produktu

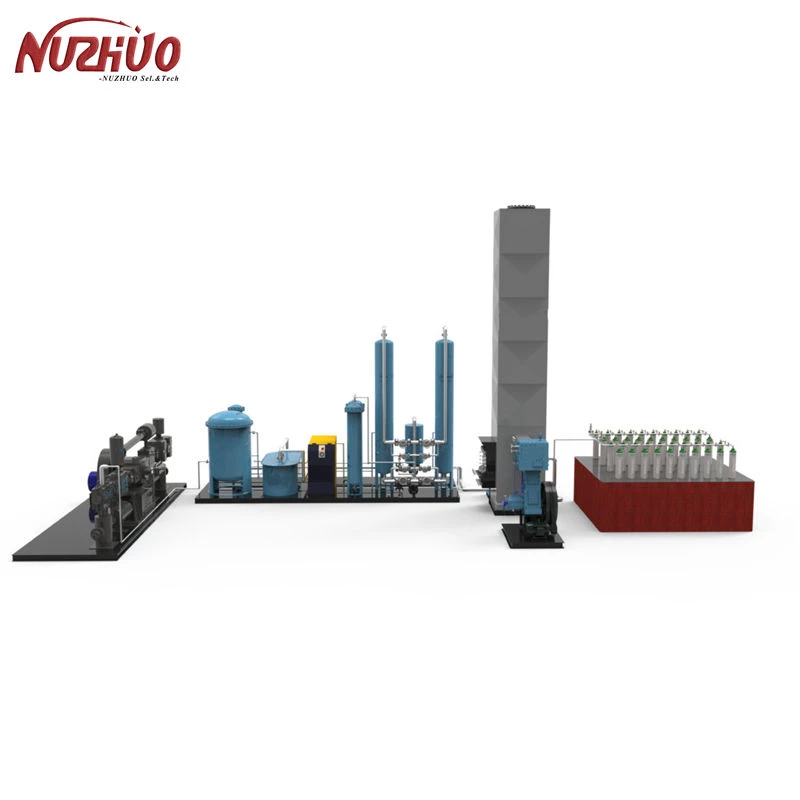

Jednostka kriogenicznej separacji powietrza

Czystość tlenu

99.6%-99.8%

Produkcja

50-30000N3/h

Czystość azotu

99.9% - 99.999%

Marka

NUZHUO

Model

NZDONAR

Trzon

Układ sprężarki powietrza,-układ wstępnego chłodzenia, układ oczyszczania powietrza, układ kolumny frakcjonującej, układ turborozprężarki, układ napełniania, przyrząd i elektryczny układ sterowania

Pole aplikacji

Zastosowanie szpitalne i przemysłowe

MODEL

PRODUKT

PRODUKCJA

( Nm3/h)

Czystość

NZDO

Tlen

50 do 3000

99.6% - 99.8%

NZDN

Azot, ciekły azot

50 do 3000

99.9%-99.999%

NZDON

Tlen, azot, ciekły tlen,

Ciekły azot

50 do 3000

Tlen: 99,6% - 99.8%

Azot: 99,9% -99,999%

NZDONAR

Tlen, azot, argon

Ciekły tlen, ciekły azot, ciekły argon

O2, N2: 50 do 3000

Ar : 5 do 90

Tlen: 99,6% - 99.8%

Azot: 99,9% -99,999%

Argon: 1,5 ppm O2+4ppm N2

NIE

TRZON

FUNKCJONOWAĆ

1

Układ sprężania powietrza

Powietrze jest sprężane do 0,5-0,7 Mpa za pomocą sprężarki powietrza, importowana odśrodkowa sprężarka powietrza, wysoka wydajność, niskie zużycie, stabilna i niezawodna praca

2

Wstępny-układ chłodzenia

Powietrze jest wstępnie-chłodzone do temperatury 5-10°C w-zespole schładzającym, a wilgoć jest oddzielana. Oryginalna importowana śrubowa sprężarka chłodnicza i jednostka klimatyzacyjna w połączeniu ze wszystkimi importowanymi komponentami chłodniczymi są wyposażone w separator wody, ręczne i importowane automatyczne spusty w celu regularnego spuszczania wody.

3

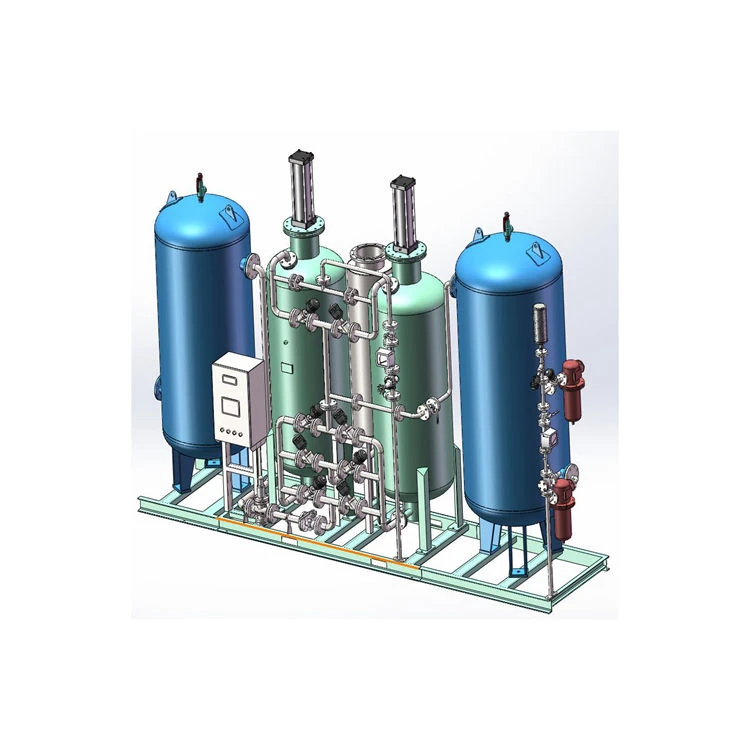

System oczyszczania powietrza

Usuwanie pozostałości wilgoci, dwutlenku węgla i węglowodorów ze sprężonego powietrza w oczyszczaczu z sitami molekularnymi. W oczyszczaczu zastosowano pionowe, jednowarstwowe złoże-o prostej i niezawodnej konstrukcji oraz niskiej utracie rezystancji; wbudowany-filtr, przedmuch i jednoczesna regeneracja oczyszczacza; wysokowydajna nagrzewnica elektryczna-zapewnia pełną regenerację sita molekularnego

4

System kolumn frakcjonujących (chłodnica)

Ogrzewanie, chłodzenie, gromadzenie cieczy i oczyszczanie wieży frakcjonującej można przeprowadzić w jeden sposób, a operacja jest prosta, szybka i łatwa. Zastosuj aluminiowy wymiennik ciepła-żebrowy, aluminiową wieżę z sitami konwekcyjnymi, cały rurociąg wyposażenia wieży frakcjonującej wykorzystuje spawanie łukiem argonowym, korpus wieży i główny rurociąg w chłodni są wykonane z-wytrzymałego stopu aluminium lub stali nierdzewnej w celu zwiększenia wytrzymałości i zmniejszenia uszkodzeń rurociągu na skutek skręcania. Wsporniki sprzętu, rury i wsporniki zaworów w komorze chłodniczej powinny być wykonane ze stali nierdzewnej lub stopu aluminium. Komora chłodnicza jest izolowana piaskiem perłowym i wełną żużlową, aby zapewnić zminimalizowanie utraty wydajności chłodniczej. Konstrukcja komory chłodniczej gwarantuje ogólną wytrzymałość oraz wymagania w zakresie-odporności na wstrząsy sejsmiczne i wiatrowe, a także gwarantuje nośność-komory chłodniczej. Gdy komora chłodnicza jest uruchomiona, jest ona wyposażona w hermetyczne zabezpieczenia i urządzenia zabezpieczające. Główne wyposażenie chłodni jest wyposażone w uziemienie elektrostatyczne. W zimnym zaworze i rurociągu w komorze chłodniczej wszystkie połączenia są spawane, unika się połączeń kołnierzowych.

5

System Turbo Ekspandera

Powietrze rozpręża się i ochładza w turboekspanderze, zapewniając wydajność chłodzenia wymaganą przez urządzenie. Turboekspander wykorzystuje łożysko gazowe, które jest proste i niezawodne, łatwe w obsłudze i ma wysoką wydajność. Zimna skrzynka ekspandera jest ustawiana oddzielnie, co ułatwia konserwację.

6

System wymiany ciepła

Powietrze wymienia ciepło z refluksowanym tlenem, azotem i brudnym azotem w wymienniku ciepła wieży frakcjonującej i jest chłodzone blisko temperatury skraplania, a orosiony tlen, azot i brudny azot są wielokrotnie wymieniane ciepło do temperatury otoczenia;

6

System napełniania

Produkcja pojedynczego gazu: Proces sprężania wewnętrznego (pompa cieczy kriogenicznej, parownik wysokociśnieniowy, kolektor do napełniania).

Produkcja wielu-gazów: proces sprężania zewnętrznego (wzmacniacz tlenu, azotu i argonu, kolektor napełniania).

7

Przyrząd i elektryczny system sterowania

Marka importowana przez firmę Siemens, w pełni automatyczny system produkcyjny, cyfrowy system sterowania

8

Inni

Rysunek rozmieszczenia urządzeń (zgodnie z projektem inżynierii lądowej), rysunki projektów rur procesowych, rysunki projektów elektrycznych przyrządów itp.
