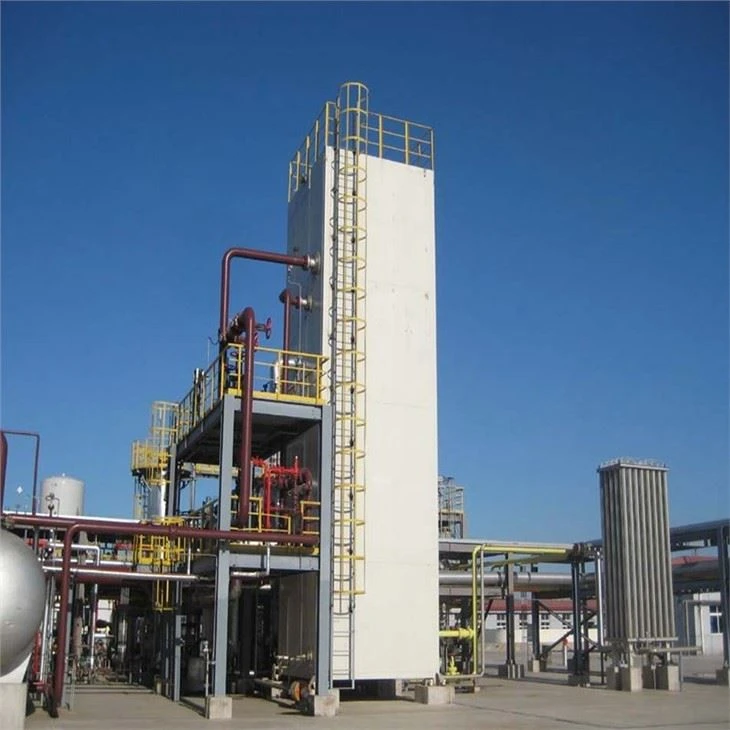

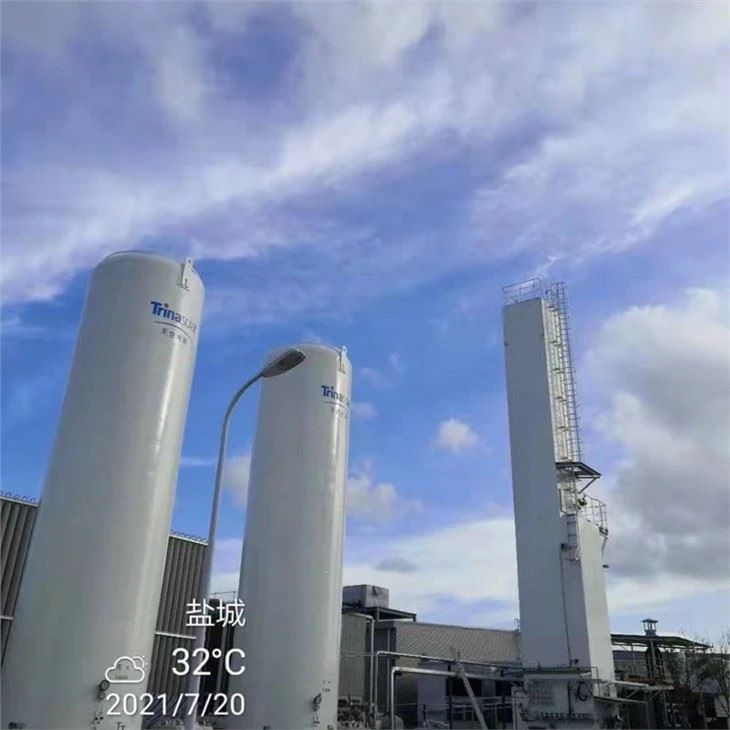

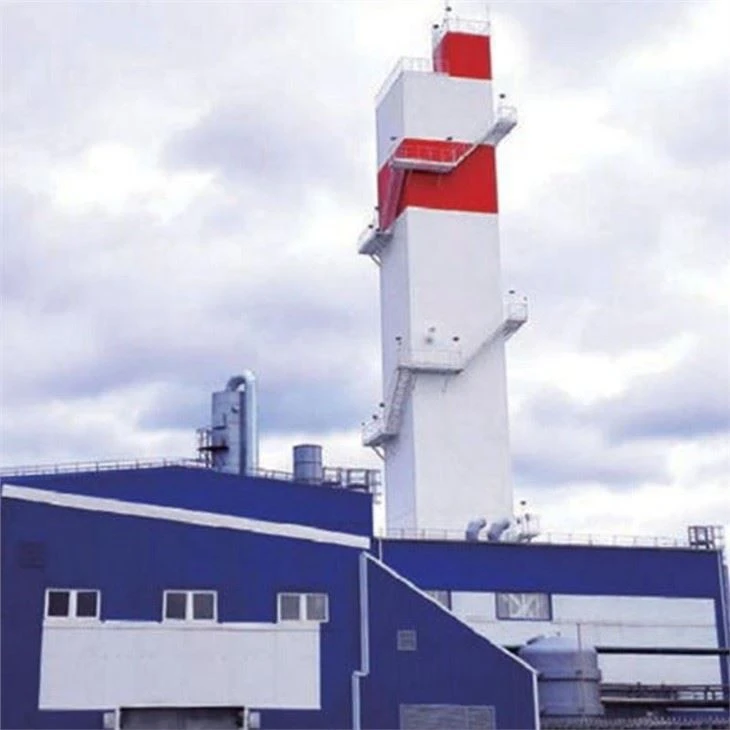

Mała kriogeniczna instalacja separacji powietrza ciekłego tlenu

1. Zasada projektowania tej instalacji opiera się na różnej temperaturze wrzenia każdego gazu w powietrzu. Powietrze jest sprężane, wstępnie schładzane i usuwane z H2O i CO2, a następnie schładzane w głównym wymienniku ciepła aż do stanu skroplonego. Po rektyfikacji można zebrać produkcyjny tlen i azot.2. Instalacja ta charakteryzuje się oczyszczaniem powietrza MS poprzez wspomaganie procesu rozprężania turbinowego. Jest to powszechna instalacja do separacji powietrza, która przyjmuje całkowite napełnianie i rektyfikację materiału do produkcji argonu.3. Surowe powietrze trafia do filtra powietrza w celu usunięcia kurzu i zanieczyszczeń mechanicznych i trafia do sprężarki turbiny powietrznej, gdzie powietrze jest sprężane do 0,59 MPaA. Następnie trafia do układu wstępnego schładzania powietrza, gdzie powietrze jest schładzane do temperatury 17 stopni. Następnie przepływa do 2 zbiorników adsorbujących z sitami molekularnymi, które pracują kolejno w celu usunięcia H2O, CO2 i C2H2.
